高鋁礬土熟料是鑄造涂料中性價比高的耐火骨料之一，其應(yīng)用效果已在多個實(shí)際生產(chǎn)案例中得到驗(yàn)證。以下從性能優(yōu)勢、典型客戶案例：消失模鑄造（實(shí)型鑄造）——大型汽車沖模鑄件，技術(shù)要點(diǎn)三個維度進(jìn)行梳理。

一、為何選擇高鋁礬土熟料作為涂料骨料？

在鑄造涂料中，耐火骨料決定了涂料的抗粘砂能力和耐火度。相較于鋯英粉（成本高、資源依賴進(jìn)口）和石英粉（耐火度低、易發(fā)生相變膨脹），高鋁礬土熟料具備以下核心優(yōu)勢：

高耐火度：優(yōu)質(zhì)高鋁礬土熟料的耐火度可達(dá)1750-1780℃，能滿足鑄鋼、鑄鐵及大型鑄件的生產(chǎn)需求 。

化學(xué)穩(wěn)定性好：高溫下不易與金屬液（如鐵水、鋼水）發(fā)生化學(xué)反應(yīng)，能有效防止化學(xué)粘砂。

價格優(yōu)勢：資源相對豐富，成本遠(yuǎn)低于鋯英粉，可顯著降低涂料綜合成本。

燒結(jié)特性好：適當(dāng)?shù)匿X含量（通常在70-80%）可使涂層在高溫下形成致密且易剝離的燒結(jié)殼，改善鑄件表面光潔度 。

消失模鑄造（實(shí)型鑄造）——大型汽車沖模鑄件

客戶背景：某汽車有限公司通用鑄鍛廠，需生產(chǎn)大型、復(fù)雜的汽車沖壓模具鑄件。

面臨挑戰(zhàn)：大型實(shí)型鑄件對涂料的耐高溫性、抗粘砂性要求極高，且要求涂料具備良好的潤濕性，以便涂覆在泡沫模型表面。

解決方案：采用高鋁礬土熟料與鱗片狀石墨粉復(fù)合作為骨料。通過正交試驗(yàn)優(yōu)化配比，并突破傳統(tǒng)攪拌工藝，采用球磨機(jī)制備工藝，使涂料形成強(qiáng)流變性流體。

高鋁礬土熟料在消失模鑄造大型汽車沖模鑄件實(shí)施效果：

涂層性能：僅需涂刷2遍即可達(dá)到1.5mm以上的厚度。

鑄件質(zhì)量：滿足了大型鑄件的抗粘砂要求，解決了因粘砂導(dǎo)致的報廢問題。

核心結(jié)論：高鋁礬土與石墨復(fù)配，既保證了耐火度，又通過石墨提升了涂料的剝離性和抗熱震性。

高鋁礬土熟料在消失模鑄造大型汽車沖模鑄件技術(shù)要點(diǎn)總結(jié)

在實(shí)際使用高鋁礬土熟料配制涂料時，需關(guān)注以下關(guān)鍵指標(biāo)，這也是眾多成功客戶的共同經(jīng)驗(yàn)：

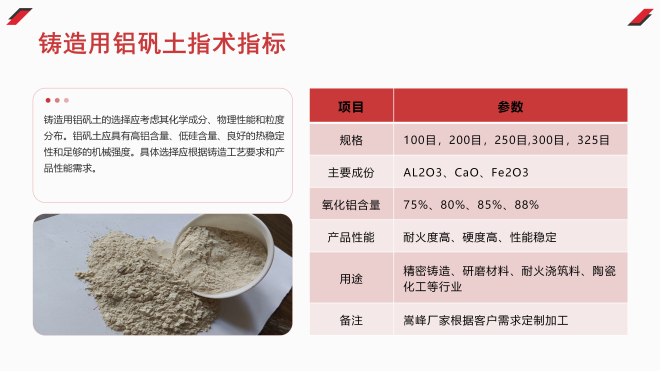

1.  化學(xué)成分控制：

Al₂O₃含量：通常要求≥70%甚至80%以上（視鑄件要求而定）。雜質(zhì)（Fe₂O₃、TiO₂）含量要低，雜質(zhì)過高會降低涂料的耐火度并影響其高溫化學(xué)穩(wěn)定性 。

煅燒質(zhì)量：必須是經(jīng)過高溫（>1450℃）充分煅燒的“熟料”，確保其物相轉(zhuǎn)化為穩(wěn)定的莫來石相或剛玉相，減少體積膨脹 。

2.  粒度級配：

砂型涂料：通常要求270目-320目的細(xì)粉，以形成致密涂層。

消失模涂料：需要更合理的級配（如270-320目占78%，搭配部分粗顆粒），以保證透氣性，使泡沫氣化產(chǎn)物能順利排出而不產(chǎn)生鑄件缺陷 。

3.  復(fù)合使用策略：

許多成功案例并非使用高鋁礬土，而是將其與石墨、鋯英粉、云母粉等復(fù)合。例如：鑄鐵件常用“高鋁礬土+石墨”以兼顧防粘砂和剝離性；鑄鋼件可復(fù)配“高鋁礬土+剛玉”以提升極端高溫性能 。

綜上所述，高鋁礬土熟料以其優(yōu)異的性價比，已成為眾多鑄造企業(yè)提升鑄件表面質(zhì)量、降低生產(chǎn)成本的核心耐火骨料。無論是消失模鑄造還是砂型鑄造，選擇合適的鋁礬土均能帶來顯著的效益。

本文關(guān)鍵詞：高鋁礬土熟料在消失模鑄造大型汽車沖模鑄件、高鋁礬土熟料、鋁礬土
