怎么判斷鋁礬土熟料好壞

鋁礬土熟料是生產(chǎn)高鋁質(zhì)耐火材料的核心原料，其質(zhì)量優(yōu)劣直接影響下游制品的性能與使用壽命。判斷鋁礬土熟料的好壞需從成分、物理性能、外觀特征及雜質(zhì)控制等多個維度進行綜合評定。

成分是評價熟料品級的首要依據(jù)。氧化鋁含量是劃分等級的決定性指標，優(yōu)質(zhì)熟料Al₂O₃含量應在85%以上，一級料為75%~85%，二級料為65%~75%，三級料為50%~65%。同時需嚴格控制有害雜質(zhì)含量，優(yōu)質(zhì)熟料的Fe₂O₃應低于2.0%，其它低于0.5%~0.6%，因為Fe₂O₃和其它在高溫下是強助熔劑，會生成低熔點液相，顯著降低材料的荷重軟化溫度和耐火性能。行業(yè)標準YB327—63和YB/T5179-2005均對這些指標作了明確規(guī)定。

體積密度與吸水率是反映煅燒質(zhì)量的直接指標。體積密度越高，表明熟料燒結越致密，耐火性能越好。熟料體積密度應達到3.10g/3以上，吸水率不超過3.0%。吸水率是判斷熟料是否煅燒完全的重要參數(shù)，若吸水率偏高，說明存在欠燒料，欠燒料會因后續(xù)體積變化不徹底而嚴重損害制品性能。

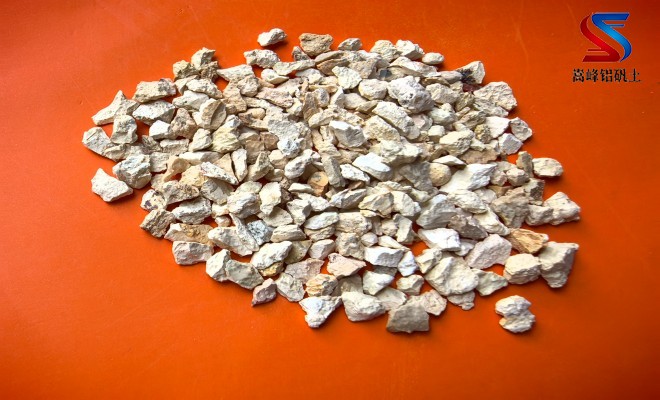

外觀觀察是現(xiàn)場快速辨別的實用方法。優(yōu)質(zhì)熟料斷口呈白色或其他，結構致密均勻；若呈褐黃或淺紅色，則表明鐵含量偏高。燒結良好的熟料拿在手中感覺沉重，斷面致密無明顯可見氣孔。此外，熟料表面鐵鈣等雜質(zhì)熔融物的厚度不應超過0.5毫米，所占面積不得超過塊料總面積的20%，雜質(zhì)核直徑不得超過5mm。

粉化率檢驗可評估熟料的穩(wěn)定性。具體方法為取一定重量M1的熟料顆粒（粒度+3mm）放入水中浸漬，經(jīng)110℃烘干后過3mm篩網(wǎng)稱得篩上重量M2，粉化率=(M1-M2)/M1×百分比，以不超過0.20%為宜。粉化率偏高意味著熟料中含有石灰石等雜質(zhì)，會導致制品出現(xiàn)凹坑缺陷。此外，還應確保熟料中不得混入木塊、卵石、焦炭等雜物，塊度應符合入窯工藝要求。

本文關鍵字：怎么判斷鋁礬土熟料好壞,鋁礬土熟料,高鋁細粉,鋁礬土骨料
